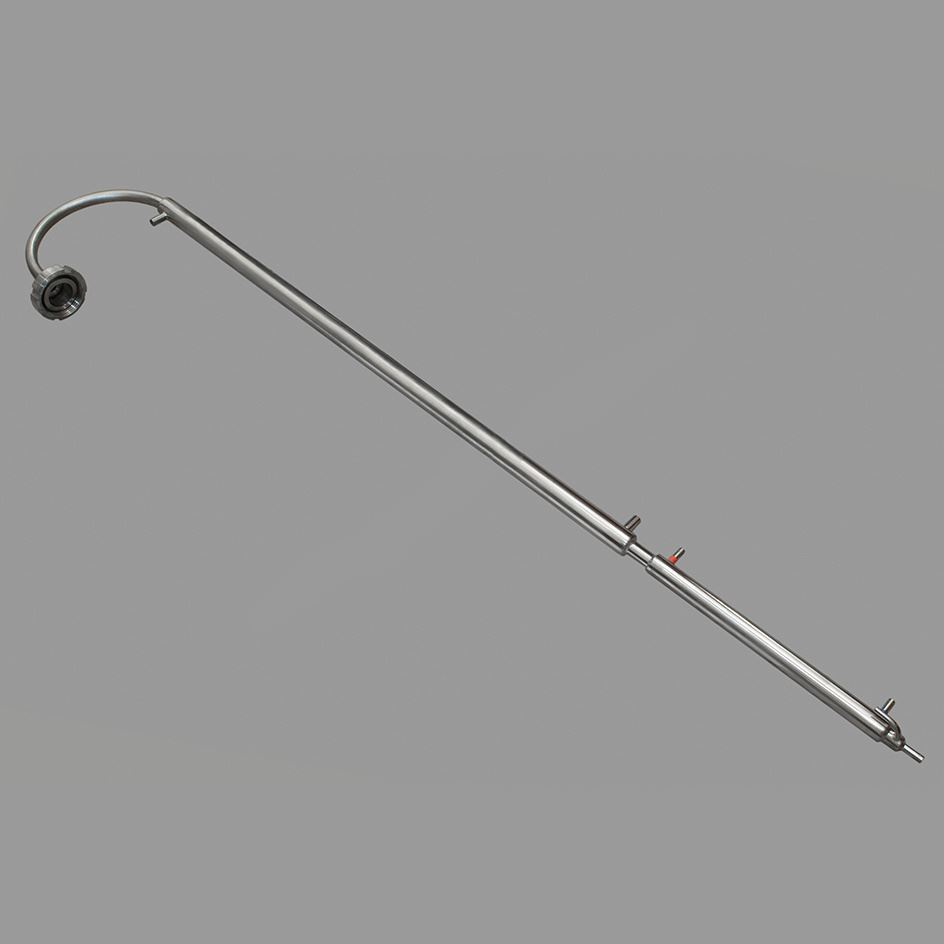

Дистиллятор с предподогревом браги для НБК ХД/3 (Лучшая цена)

При работе непрерывной бражной колонны брагу можно подавать в нее двумя вариантами
а) Непосредственно из бражной емкости
б) Через устройство первичного подогрева браги…
В первом случае схема работы проще, брагу можно подавать самотеком с помощью простейшего дозатора. Однако производительность системы падает, поскольку на нагрев браги до температуры кипения тратится некоторая часть энергии пара, подводимого к НБК.
Во втором случае мы несколько усложняем конструкцию НБК, применяя специальный модуль предподогрева, однако выигрываем в производительности системы.

Принцип работы дистиллятора с предподогревом довольно прост. Сначала пары СС попадают на первый теплообменник-холодильник, через который подается брага. Брага нагревается практически до начала кипения, пары спирта-сырца частично конденсируются.
Второй холодильник , через который циркулирует вода охлаждения, конденсирует и охлаждает до комнатной температуры весь СС, который поступает из НБК

С целью получения «медного вкуса» при работе с зерновыми и фруктовыми брагами в классическую конструкцию были внесены изменения. Применена медная трубка на подачу браги и в доохдладителе. Для жесткости конструкции добавлено соединение кламп DN15 между медной основной и нержавеющей трубкой дуги крепления к колонне.

Полная мощность охлаждения до 4000Вт, подача браги до 40л/час. Подача воды охлаждения 20-45литров в час, в зависимости от режима работы НБК.

Характеристики:

Высота ,мм — 1470
Длина медной трубы, мм — 1252
Высота от установочного соединения,мм — 175
Ширина,мм — 300
Глубина,мм — 70
Соединение медной части дистиллятора с нержавеющей — Кламп DN 15
Вес,кг — 2,400

Подробнее — смотрите на видео:
Добавление «медного вкуса» при перегонке на НБК

Устройство оснащено трубкой связи с атмосферой (ТСА), которая должна быть всегда открыта. Запрещается глушить, закольцовывать указанный выход.

Рекомендованные шланги соединения:
— Подача воды охлаждения:
Шланг ПВХ пищевой D-7х1,0 мм
Шланг медицинский ПВХ D-7х1,5 мм
— Отбор продукта:
Шланг медицинский силиконовый 6х1,5 мм
— Подача браги:
Шланг силиконовый 10х2 мм

Дистиллятор с предподогревом для НБК ХД/2-7500/3700 предназначен предварительного подогрева подаваемой браги в НБК. В следствие этого рекуперируется энергия, отбираемого у пара на выходе из колонны, и достигается максимальная производительность НБК…

Принцип работы дистиллятора с предподогревом довольно прост: сначала пары СС попадают на первый теплообменник, через который подается брага. Брага нагревается практически до начала кипения, пары спирта-сырца частично конденсируются.
Второй холодильник-доохладитель паров, через который циркулирует вода охлаждения, конденсирует и охлаждает до комнатной температуры весь СС, который поступает из НБК.

При работе непрерывной бражной колонны НБК ХД/3 брагу можно подавать в нее двумя вариантами
а) Непосредственно из бражной емкости
б) Через устройство первичного подогрева браги.
В первом случае схема работы проще, брагу можно подавать самотеком с помощью простейшего дозатора. Однако производительность системы падает, поскольку на нагрев браги до температуры кипения тратится некоторая часть энергии пара, подводимого к НБК.
Во втором случае мы несколько усложняем конструкцию НБК, применяя специальный модуль предподогрева, однако выигрываем в производительности системы.

Принцип работы дистиллятора с предподогревом довольно прост. Сначала пары СС попадают на первый теплообменник-холодильник, через который подается брага. Брага нагревается практически до начала кипения, пары спирта-сырца частично конденсируются.
Второй холодильник , через который циркулирует вода охлаждения, конденсирует и охлаждает до комнатной температуры весь СС, который поступает из НБК

Полная мощность охлаждения до 4000Вт, подача браги до 40л/час. Подача воды охлаждения 20-45литров в час, в зависимости от режима работы НБК.

Устройство оснащено трубкой связи с атмосферой (ТСА), которая должна быть всегда открыта. Запрещается глушить, закольцовывать указанный выход.

Рекомендованные шланги соединения:
— Подача воды охлаждения:
Шланг ПВХ пищевой D-7х1,0 мм
Шланг медицинский ПВХ D-7х1,5 мм
— Отбор продукта:
Шланг медицинский силиконовый 6х1,5 мм
— Подага браги:
Шланг силиконовый 10х2 мм
